SLAP X撕裂合并旋转间隙撕裂及肱二头肌腱断裂的MR关节造影

临床病例 02.05.2017
Scan Image
部位: 肌肉骨骼系统
类型: 临床病例
病人: 25岁,男性
作者: Deepu Alex Thomas, Khaled Elsisy
icon
详情
icon
AI报告

临床病史

一名年轻的运动员(巴西柔术选手)在比赛中受伤3个月后出现右肩疼痛和无力。体格检查显示,外展时疼痛明显,并且无法充分屈曲肱二头肌。

影像学表现

为了更清晰地显示病变,进行了MR关节造影。轴位、矢状位和冠状位图像证实存在一个从10点到2点范围的大型肩盂上唇撕裂。盂唇与下方的盂骨完全分离,可见造影剂进入这两者之间。脱离的盂唇也被分裂成多个碎片。

旋转间隙结构亦受累。可见上关节盂肱韧带部分撕裂,并伴有纤维磨损。在冠状位和矢状位图像上可见喙肱韧带有大范围撕裂。

此外,还可见肱二头肌长头腱断裂,并从肱二头肌-盂唇复合体分离。肱二头肌肌腱也发生回缩进入肱二头肌腱沟。

这些综合表现提示SLAP X型撕裂,并在关节镜下得到证实。

病情讨论

肩关节上盂唇、肩袖间隙结构以及肱二头肌长头腱的关节内部分,都是在MRI和关节镜检查中最难评估的结构。过去十年间,MR关节造影一直是评估这些区域的首选影像学检查[1, 2, 3]。在我们机构,我们通过CT或超声引导注射由0.2 ml钆剂、10 ml碘造影剂和10 ml利多卡因组成的混合液。

了解解剖结构及其变异对诊断此区域的病变至关重要。可模拟撕裂的正常上盂唇变异位于11点至3点,这些变异包括盂唇下孔、盂唇下隐窝和Buford复合体[1, 4]。肩袖间隙由关节囊、上盂肱韧带以及喙肱韧带构成,位于肩胛下肌腱与冈上肌腱之间。它在防止肱骨头在关节中的下方和后方移位方面起着重要作用[5, 6]。这些结构在跨过肱二头肌腱时也形成了肱二头肌滑车,保护肌腱不发生脱位[3]。需要高质量的薄层关节造影图像来有效显示这些结构。

SLAP撕裂最初由Snyder根据盂唇撕裂的范围及其对相邻肱二头肌腱的累及程度分为4型。随着时间推移,根据对邻近结构的累及范围,该分型扩展至10种亚型[1, 4]。Beltran在2000年首次描述了SLAP X型撕裂,指的是一种不仅累及肱二头肌腱起点,同时还延伸至肩袖间隙结构(CHL和SGHL)并伴有关节面侧异常改变的上盂唇撕裂,正如我们病例中所见。这种撕裂至关重要,需要手术处理。

还有多种其他病变可以累及肩袖间隙和肱二头肌[7]。其中包括创伤后肱二头肌滑车撕裂,导致肱二头肌腱半脱位或脱位。肱二头肌腱还可能出现部分或完全撕裂以及腱炎。黏连性关节囊炎表现为肩袖间隙关节囊及韧带增厚,正常脂肪消失,且关节内对比剂注射困难。

我们的病例显示了SLAP X型撕裂并伴有肱二头肌腱断裂。由于SLAP病变具有多种亚型,详细记录撕裂在盂唇上的顺时针分布以及累及的其他结构十分必要。及早进行手术修复并配合术后康复对预后至关重要[8]。

鉴别诊断列表

SLAP X 撕裂伴肩袖间隙撕裂及肱二头肌腱断裂
冈上肌腱断裂
肱二头肌腱炎

最终诊断

SLAP X型撕裂合并肩袖间隙撕裂及肱二头肌腱断裂

图像分析

磁共振关节造影图像

icon
磁共振关节造影图像
icon
核磁共振关节造影图像
icon
核磁共振关节造影图像
icon
磁共振关节造影图像
icon
磁共振关节造影图像
icon
关节磁共振造影图像
icon
MR关节造影图像
icon
磁共振关节造影图像

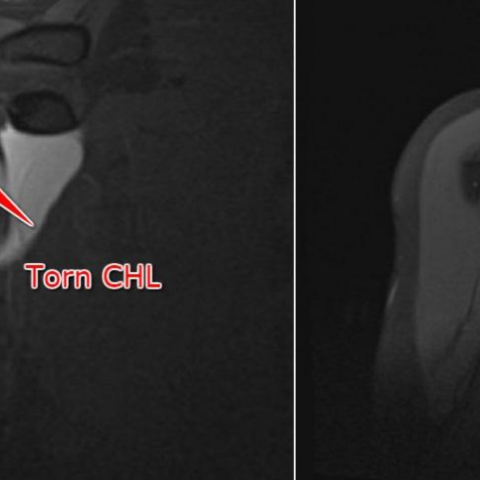

带注释的图像显示与正常检查的比较

icon
带有标注的图像,展示与正常检查的对比。
icon
带注释的图像,显示与正常研究的对比
icon
带注释的图像显示与正常检查的对比
icon
带注释的图像,显示与正常检查结果的比较
icon
标注的图像显示与正常研究的对比
icon
带注释的图像,展示与正常研究的比较
icon
带注释的图像显示与正常检查的比较
icon
带注释的图像,显示与正常检查的比较
